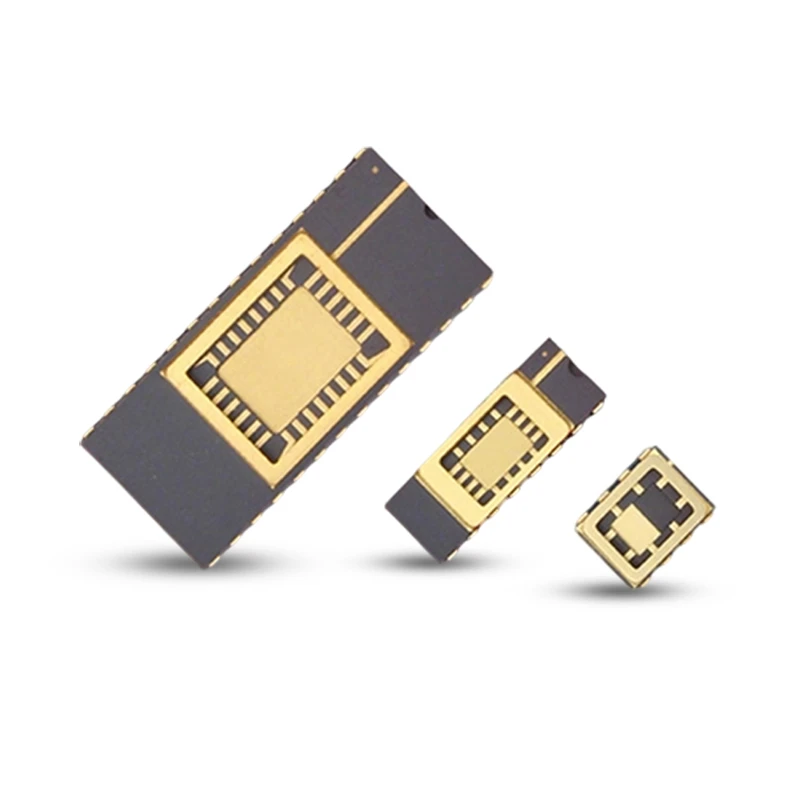

Name: China Ceramic Dual In-line Package (CDIP) Manufacturers Suppliers Factory - OEM Service - Tessvida
Brand: Tessvida
SKU: 308756357

Produktbeskrivelse

Den doble-rad keramiske gjennom-hullpakken er konstruert for avanserte-halvlederapplikasjoner, og gir overlegen gass-tett beskyttelse og termisk regulering. Ved å integrere-høyeffektive kjøleribber med parallellsveising eller tetningsteknologier for legert loddemetall, skaper det et stabilt miljø som beskytter kritiske interne moduler mot ekstern interferens. Ved å bruke avanserte flerlags keramiske sintringsprosesser sikrer vi høy-pålitelighet for elektroniske komponenter. Med fleksible materialalternativer og forseglingsmetoder gir denne pakken en -løsning for signalbehandling og strømkontroll i komplekse miljøer.

Funksjoner

Høy gasstetthet
Utmerket termisk stabilitet
Overlegen høy-ytelse
Varme- og korrosjonsbestandighet
Sterk strålingsmotstand

Mulighet for integrert kjøleribbedesign
Lav resistivitet
Høy isolasjonsytelse
Høy hardhet og slagfasthet
Høy fuktmotstand

Hovedmodelltabell (mm)

CDIP-emballasjen har en stigning på 2,54 mm med pinnetellinger til 64, og tilbyr smale (7,62 mm), middels (10,16 mm) og brede (15,24 mm) spenn. Alternativene inkluderer integrerte kjøleribber og forseglingsmetoder via parallellsømsveising eller reflow av legert loddemetall, mye brukt for IC-er, optokoblere og MEMS som krever høy pålitelighet.

Produktmodell	Keramisk kroppsstørrelse	Lead Pitch	Forseglingsområde	Die Feste-området	Total tykkelse
D48L2-01	60.96×15.00	2.54	12.70×12.70	8.89×8.89	2.40
D40L2-01	50.80×15.00	2.54	12.70×12.70	7.87×7.87	2.40
HD36-01	45.72×14.98	2.54	20.20×8.54	24.70×14.50	2.00
D28S2-03	38.60×7.37	2.54	38.40×7.20	2.10×3.30	3.70
D28S2-01	35.56×7.37	2.54	11.80×7.20	7.11×5.59	2.15
D28L2-01	35.56×15	2.54	12.70×12.70	6.40×6.40	2.50
D24S2-04	30.48×7.37	2.54	11.94×7.36	5.75×3.80	1.75
D24S2-02	33.50×7.37	2.54	32.80×7.10	3.80×2.85	3.50
D24S2-01	30.48×7.37	2.54	14.40×7.20	9.15×4.45	2.16
D24L2-01B	30.48×15.00	2.54	12.70×12.70	6.40×6.40	2.40
D24L2-01	30.48×15.00	2.54	12.70×12.70	6.40×6.40	2.40
D18M2-01	22.86×9.91	2.54	9.40×8.70	5.50×5.00	2.40
D16S2-11	20.60×7.37	2.54	19.20×7.00	3.30×5.00	2.80
D16S2-06	20.32×7.37	2.54	16.60×7.20	2.60×3.20	3.30
D16S2-05	20.00×7.37	2.54	19.60×7.00	3.90×5.40	3.40
D16S2-02/K	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02C	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02B	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02A	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D08S2-12	9.70×7.37	2.54	7.70×7.00	4.20×5.00	2.10
D08S2-11A	9.70×7.37	2.54	9.30×7.20	2.70×2.50	3.40
D08S2-03B	9.90×7.37	2.54	9.70×7.17	3.55×5.37	3.00
D08S2-03A	9.90×7.37	2.54	9.70×7.17	3.55×5.37	3.00
D08S2-01	10.16×7.37	2.54	8.80×6.90	5.10×3.40	2.10
D08M-04	19.46×9.91	7.62	19.10×8.80	7.60×4.40	3.50
D08M-01A	14.22×10.03	2.54	13.40×9.60	9.60×8.10	30
D06S2-02	9.00×7.37	2.54	7.20×6.20	3.70×3.00	3.10
D06S2-01	9.70×7.37	2.54	9.30×6.90	7.30×3.30	3.50
D04S2-01	4.70×6.60	2.54	6.60×4.70	2.60×3.00	2.90

Keramisk kompetanse

Tessvida er en Total Kit Solutions (TKS)-spesialist, som betjener nøkkelbransjer: halvledere og elektronikk, medisinsk utstyr, FPD/LED, maskineri, petrokjemi, bil og transport, energi og kraft, og mat og landbruk. Med en moden forsyningskjede og avanserte prosesser (isostatisk pressing, gelstøping, tørrpressing) tilbyr vi ende-til-ende-funksjoner fra materialforberedelse, støping, sintring til presisjonsmaskinering og etter-behandling.

Støttet av dyp ekspertise innen keramikk med høy-renhet og sterk ressursintegrasjon, møter de fleksible tilpassede tjenestene våre nøyaktig kundenes behov fra materialvalg til ferdig produktlevering.
